แบ่งระดับความเสียหายตามหลักเกณฑ์สำหรับโครงสร้างคอนกรีตเสริมเหล็ก (คสล.) จึงมีรายละเอียดที่แตกต่างกันไป ซึ่งแบ่งประเภทความเสียหายแต่ละจุด ประกอบไปด้วยฝ้าเพดาน พื้น ผนังกำแพง เสา คานรับนํ้าหนัก เป็นแบบสำรวจความเสียหาย ทั้งนี้โดยการสำรวจ อาจต้องดูแบบแปลนโครงสร้างอาคารควบคู่ ประกอบในการตรวจวิเคราะห์อย่างละเอียดมากขึ้น

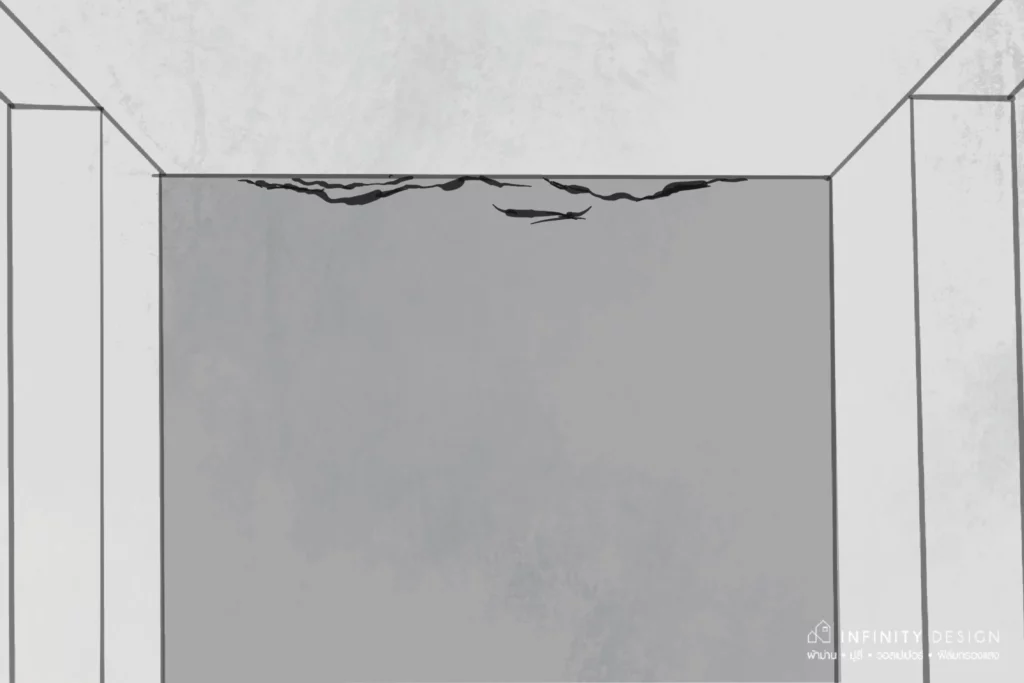

รอยร้าวบริเวณฝ้าเพดาน

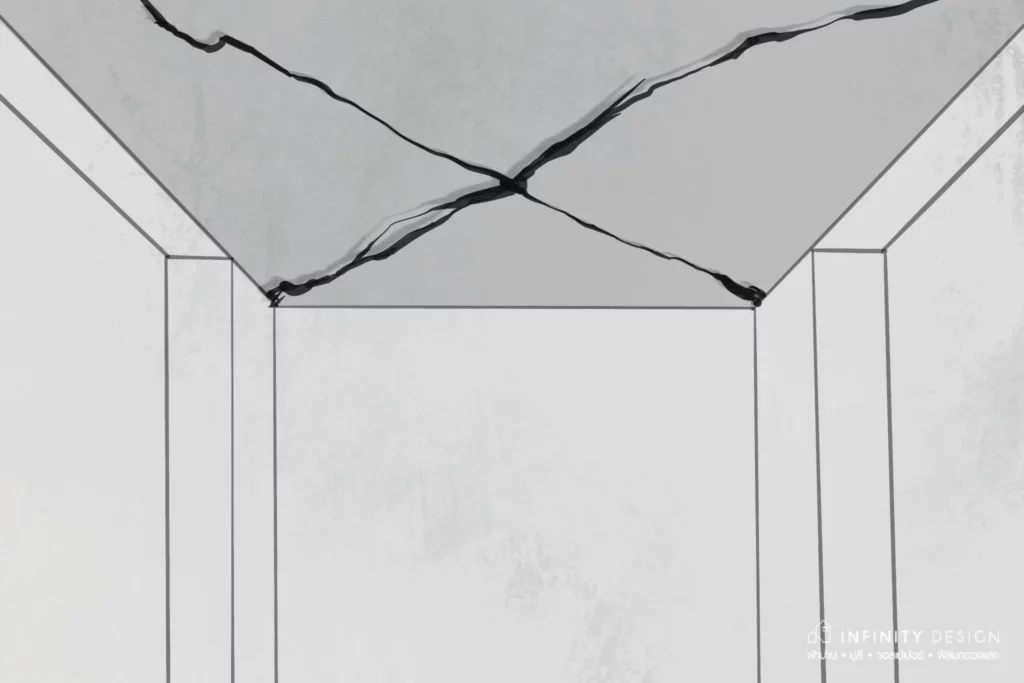

รอยร้าวใต้ท้องพื้น
- รอยร้าวใต้ท้องพื้น มีลักษณะเป็นเส้นทะเเยงกากบาทเข้าหาเสาทั้ง 4 มุม มีลักษณะเป็นรูปตัว X บนฝ้าหรือใต้ท้องพื้นของชั้นบน แสดงให้เห็นถึงการรับนํ้าหนักด้านบนที่มากจนเกินไป แก้ไข้ด้วยการเสริมโครงสร้างเสาและคาน หรือเปลี่ยนโครงสร้างพื้นใหม่
รอยร้าวบริเวณผนัง

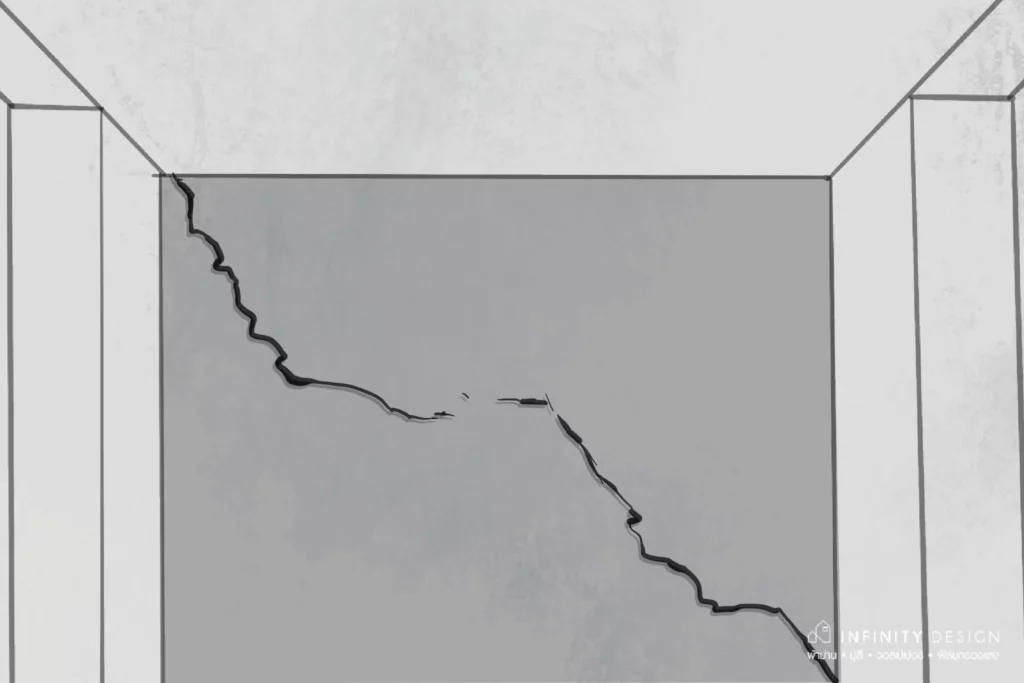

รอยร้าวแบบเฉียงกลางผนัง
- รอยร้าวแบบเฉียงกลางผนัง จากมุมหัวเสาต้นหนึ่งไปยังโคนเสาอีกต้น สาเหตุเกิดจากเสาต้นใดต้นหนึ่งทรุดตัวลง อาจเกิดจากสาเหตุการต่อเติมที่ผิดหลัก เสาไม่สามารถรับนํ้าหนักได้ หรือฐานรากของอาคารทรุดตัวไม่เท่ากัน ทำให้เสาเข็มเคลื่อนออกจากจุดเดิม
- ส่งให้ผนังเกิดรอยร้าวแตกขึ้น ขนาดกว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง ให้เฝ้าระวัง ถ่ายภาพเก็บบันทึก หรือวัดระยะการแตกร้าวไว้ แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที

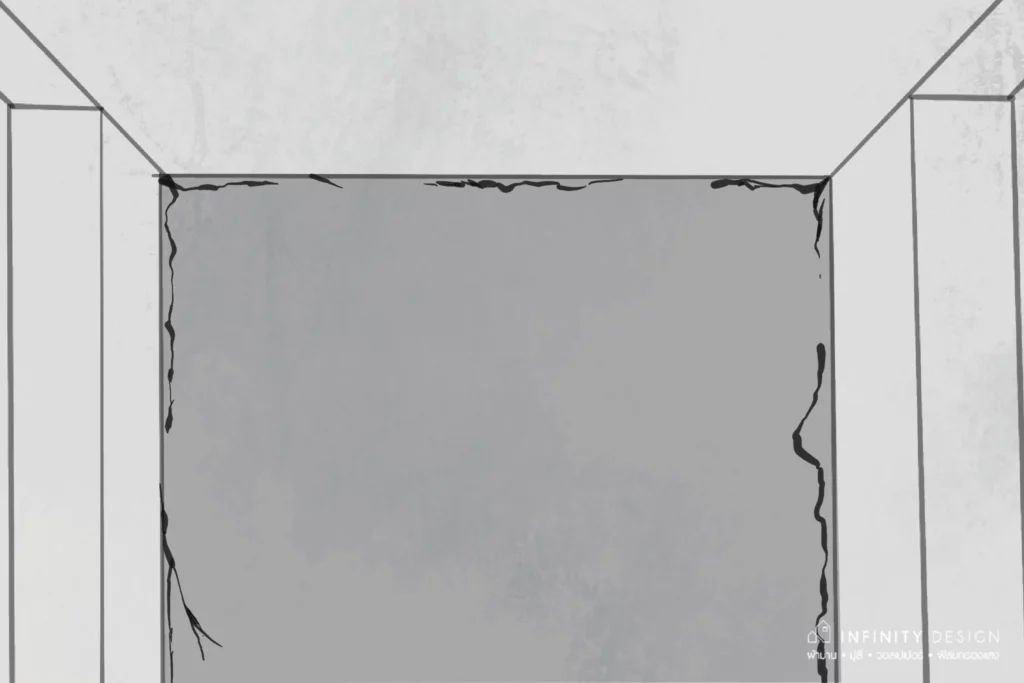

รอยร้าวระหว่างจุดต่อผนังกับเสา-คาน
- รอยร้าวระหว่างจุดต่อผนังกับเสา-คาน สาเหตุเกิดจากเสาและคานจุดนั้นมีการทรุดตัว กว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที
รอยร้าวแนวนอนใต้ท้องคาน
- รอยร้าวแนวนอนใต้ท้องคาน สาเหตุเกิดจากคานด้านบนมีการรับนํ้าหนักมากเกินไป กว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที

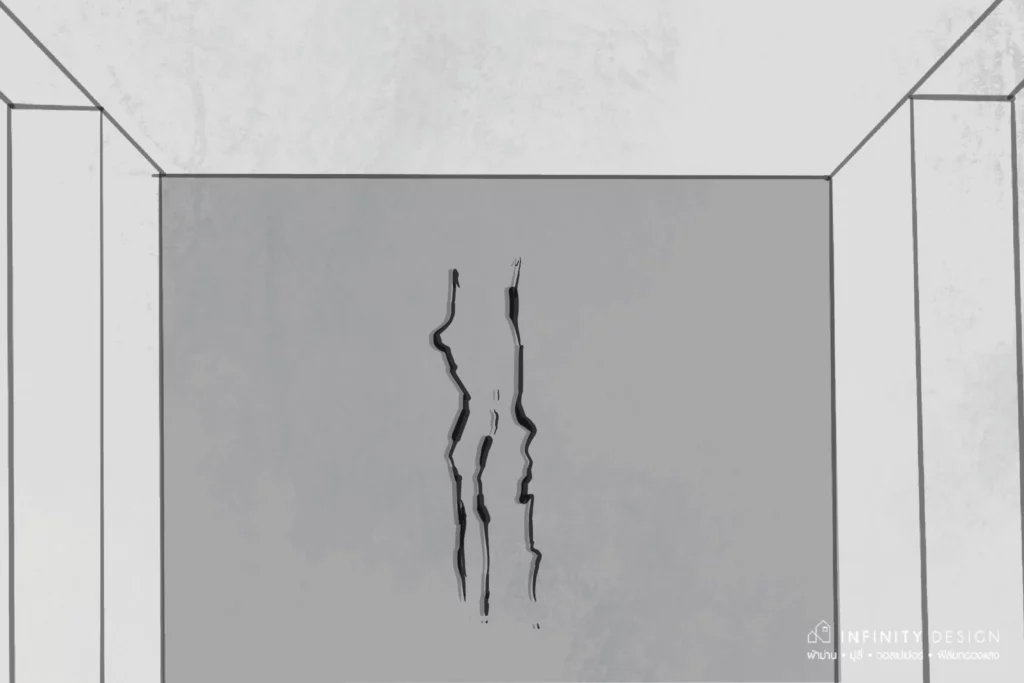

รอยร้าวแนวดิ่งกลางผนัง
- รอยร้าวแนวดิ่งกลางผนัง จากเพดานดิ่งตรงลงสู่พื้น ยาวมากกว่าความสูงครึ่งหนึ่งของผนัง เกิดจากการกดทับพื้นที่ด้านบน ทำให้เกิดการทรุดตัวลง ซึ่งเป็นอันตรายต่อผนังและโครงสร้าง กว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที
รอยร้าวบริเวณ เสาโครงสร้าง
รอยร้าวเฉียง 45 บริเวณหัวเสา
- รอยร้าวเฉียง 45 องศา บริเวณหัวเสา สาเหตุเกิดจากการรับแรงเฉือน ในส่วน Panel zone โดยโครงสร้างจะต้องมีแผ่นเหล็กรับแรงเฉือน (Shear Tab) ไว้ทำหน้าที่ถ่ายทอดแรงจากคานลงสู่เสา หากกว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที

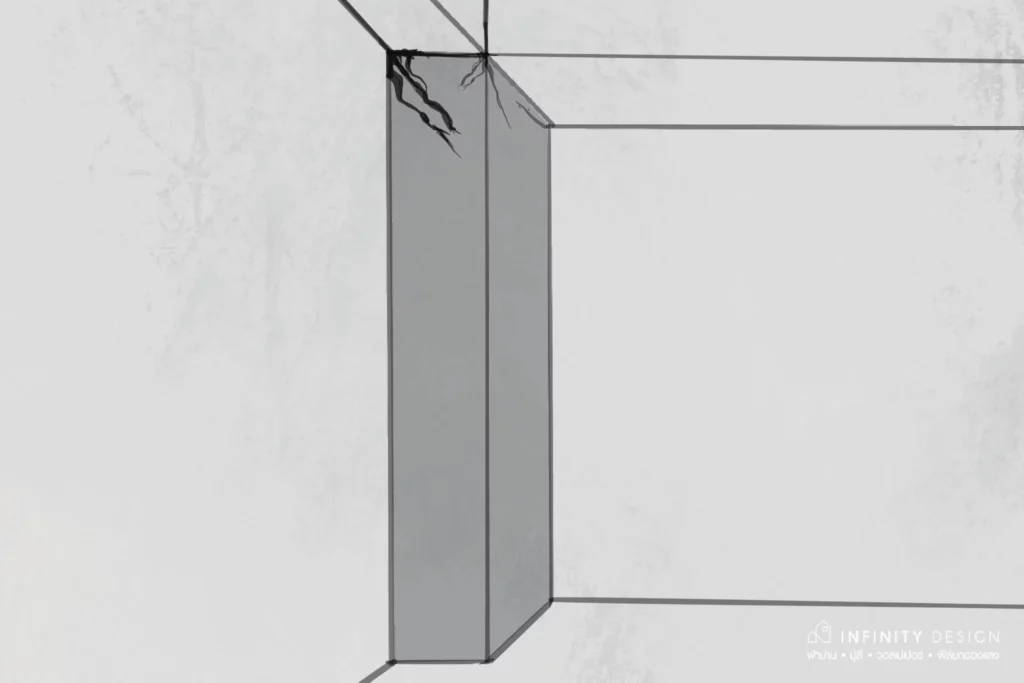

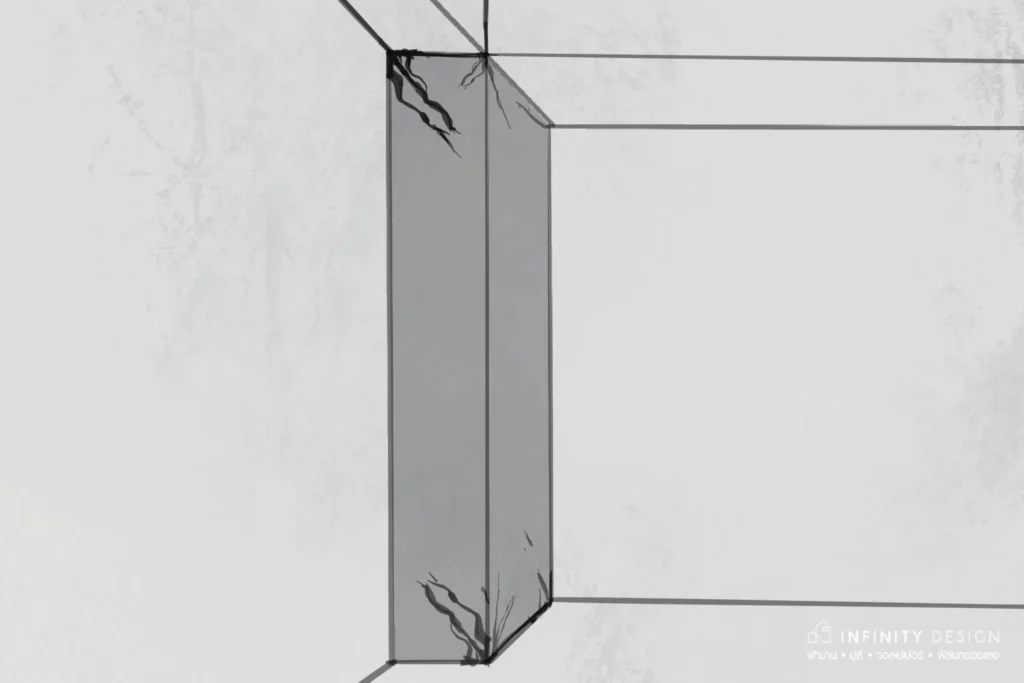

รอยร้าวที่หัวเสา-โคนเสา
- รอยร้าวที่หัวเสา-โคนเสา เช่นเดียวกับแนวบริเวณที่เกิดจากเสามีการรับนํ้าหนักที่ไม่ดีพอ หรือรับนํ้าหนักแรงกดทับมากจนเกินไป จนเกิดการรับแรงบิดและแรงเฉือน หากมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที

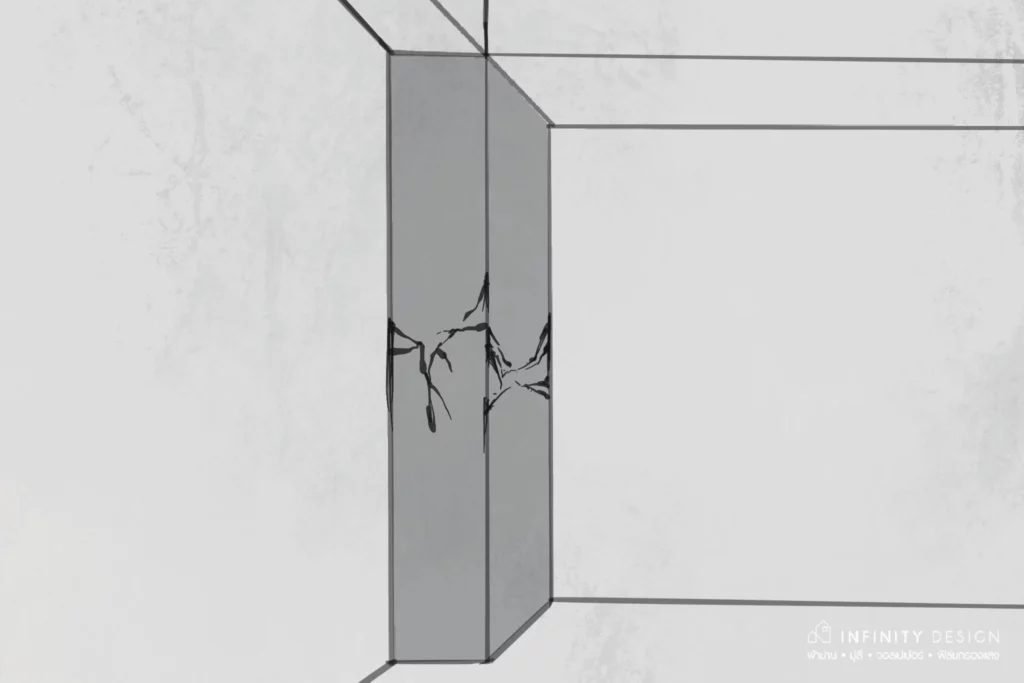

รอยร้าวกลางเสา
- รอยร้าวกลางเสา หากกว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที
รอยร้าวบริเวณคาน รับนํ้าหนัก
รอยร้าวแตกบนคาน
- รอยแตกบนคาน หากมีการแตกร้าวแบบแตกลายงาเกิดจากการหดตัวของปูนที่ฉาบไม่ได้คุณภาพ ซึ่งส่งผลหากเกิดการสั่นสะเทือนจะทำให้พื้นแยกตัว แต่รอยแตกลักษณะนี้ไม่เป็นอันตราย หากมีรอยลึกจนหัวปากกาเข้าไปได้ ควรรีบแจ้งช่างเข้าตรวจดู

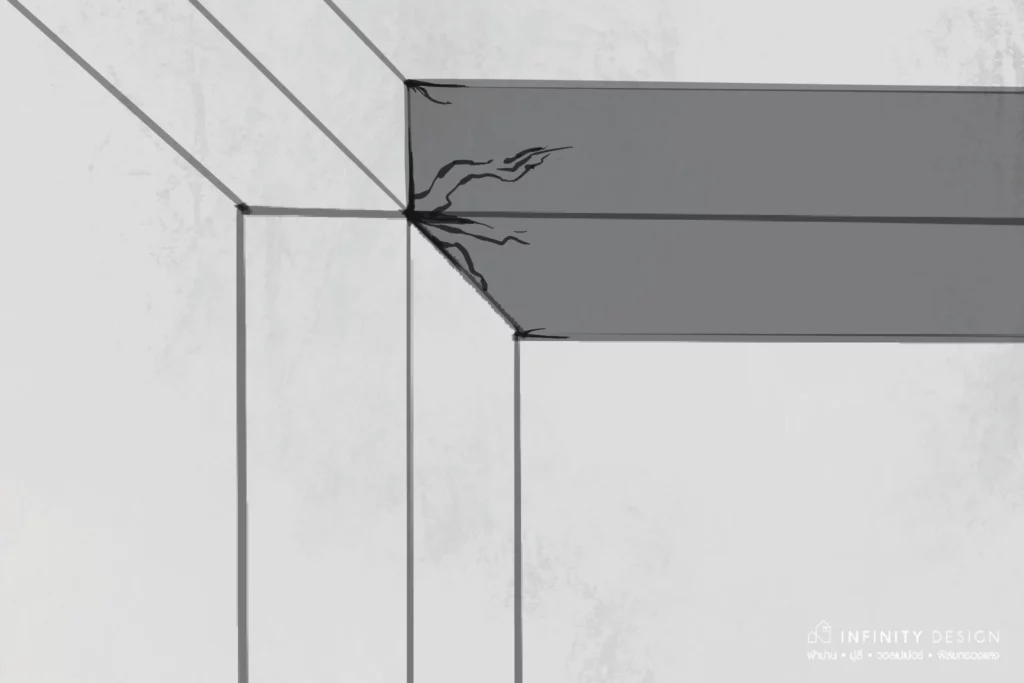

รอยร้าว 45 ที่มุมปลายคาน
- รอยแตก 45 องศาที่มุมปลายคานเชื่อมต่อบริเวณเสา กว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที

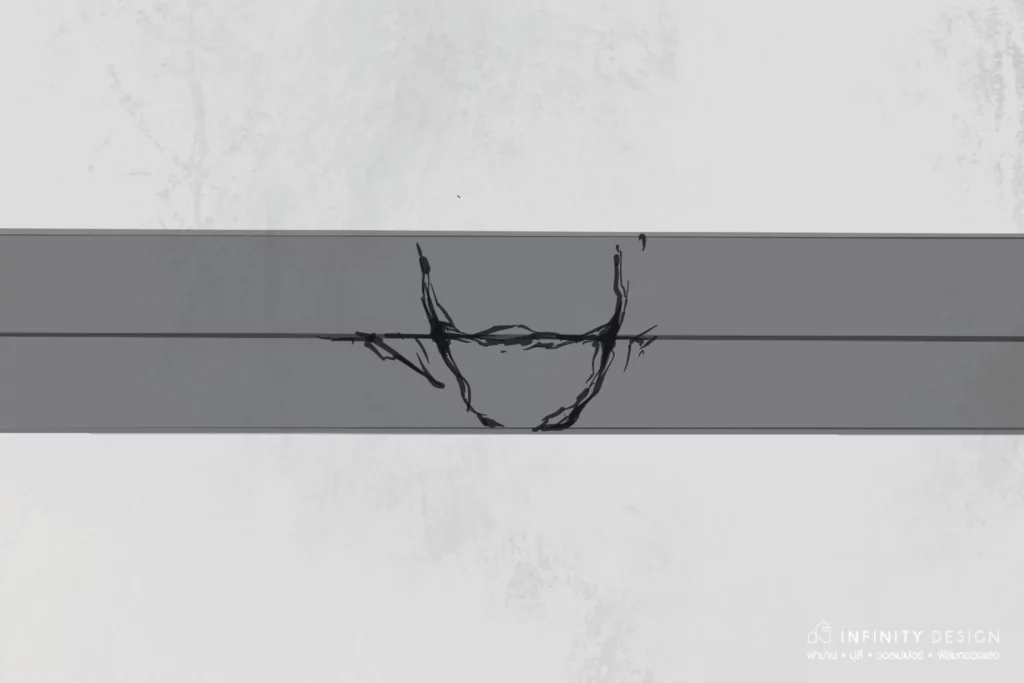

รอยร้าวรูปตัว U ใต้ท้องคาน
- รอยแตกใต้ท้องคานโค้งลักษณะเป็นรูปตัวยู (U) เกิดจากคานรับนํ้าหนักมากเกินไป ทำให้แอ่นตัว ดันผนังใต้คานเกิดรอยร้าวในแนวดิ่ง คอนกรีตปริตัวออก หากมีการรั่วซึมจากนํ้า บางครั้งทำให้เกิดสนิมที่เหล็ก เป็นบ่อเกิดให้คานเหล็กเสื่อมสภาพลง หากมีการแตกร้าวกว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากจนเห็นเหล็กเสริม เหล็กเสริมโก่งเดาะ อยู่ในระดับที่รุนแรงควรรีบแจ้งผู้เชี่ยวชาญทันที
- เช็คเพิ่มเติม รอยร้าวบริเวณพื้น หากมีการแตกร้าว
รอยร้าวบริเวณพื้น

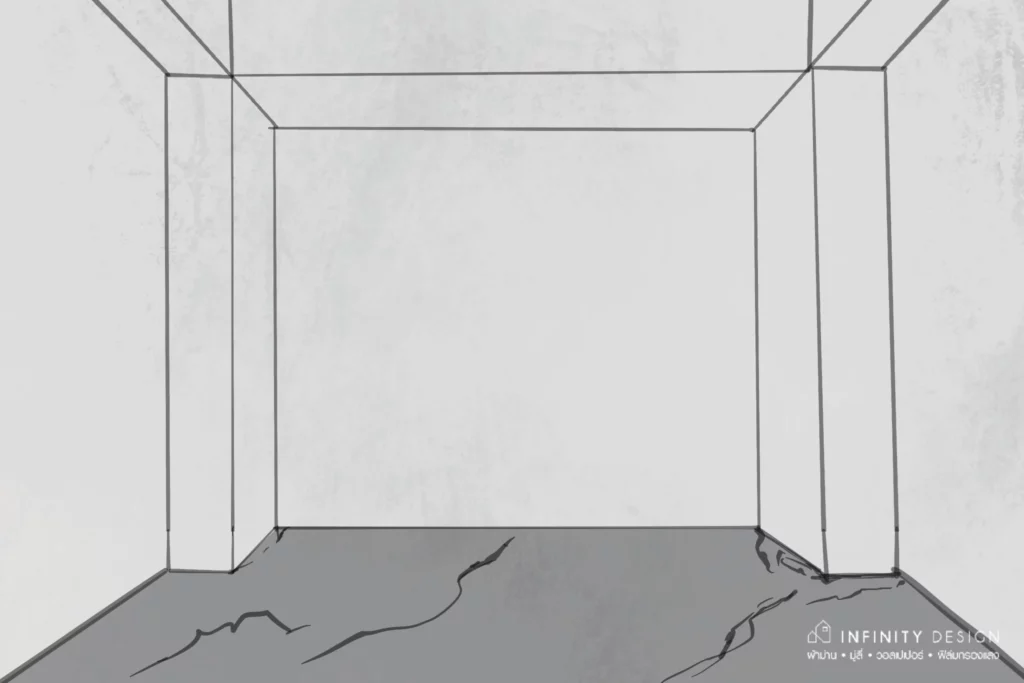

รอยร้าวที่แตกบนพื้น
- รอยแตกบนผิวพื้น หรือบริเวณรอบๆเสา หากมีการแตกร้าวกว้างระหว่าง 1 มิลลิเมตร แต่ไม่เกิน 5 มิลลิเมตร อยู่ในระดับปานกลาง แต่หากมีรอยกว้างกว่า 5 มิลลิเมตร หรือมีการปริแตกของคอนกรีตกว้างมากควรรีบแจ้งผู้เชี่ยวชาญทันที
